3D-HMI
Maschinenvisualierung 3D -
Intuitives HMI auf Basis der mechanischen Konstruktion
Animiertes 3D-Model auf Basis von Konstruktionsfiles
Auf Basis der Automation Engineering 3D-Visualisierung kann mit Hilfe von Konstruktionsfiles einer realen Maschine/Anlage ein intutives SPS-HMI erstellt werden.
Alle Einzelelemente sind animierbar wobei durch Fokus auf die 3D-Darstellung eine 1-Seiten-Visualisierung entsteht, die komplexe Maschinen und Anlagen einfach und verständlich darstellt.
SAP- Evoguard Demonstrator auf der Hannover-Messe 2019
Im Kundenauftrag konnte die Automation Engineering 3D-Software bei einem Mixer-Demonstrator für die Hannover-Messe 2019 erfolgreich eingesetzt werden.
Zusätzlich wurde die komplette Automatisierungstechnik des Demonstrators entwickelt.
Der Demonstrator simuliert eine Mixeranwendung und stellt hierbei den Mixvorgang mit Pumpe, Regelventilen und DMX-Beleuchtung nach.Sowohl die Steuerungstechnik als auch die 3D-Visualisierung laufen auf einer Beckhoff CX5140 ab.
Auftragsentwicklung auf Basis von Automation Engineering 3D-Software
Die Steuerungstechnik wurde auf Basis von Automation Engineering Bibliotheken für die Firma Evoguard entwickelt. Durch Anklicken zeigen die Aktoren/Sensoren Messwerte, Parameter sowie Statusinformationen. Der aktuelle Mixzustand des realen Demonstrators wird live animiert. Der Demonstrator verfügt über eine OPCUA-Schnittstelle und ist nahezu vollständig von extern steuerbar.
Die Automation Engineering 3D-Software kann auf beliebige Maschinen angewandt werden.

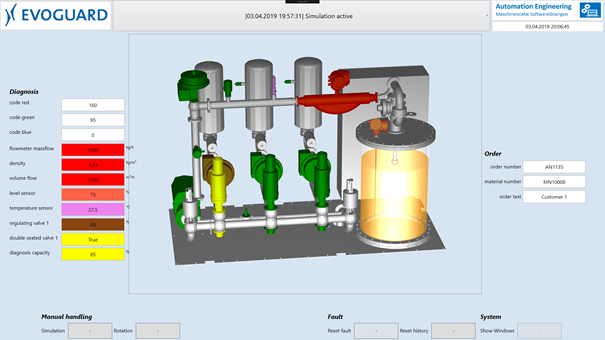

SAP- Evoguard Demonstrator auf der Hannover-Messe 2019

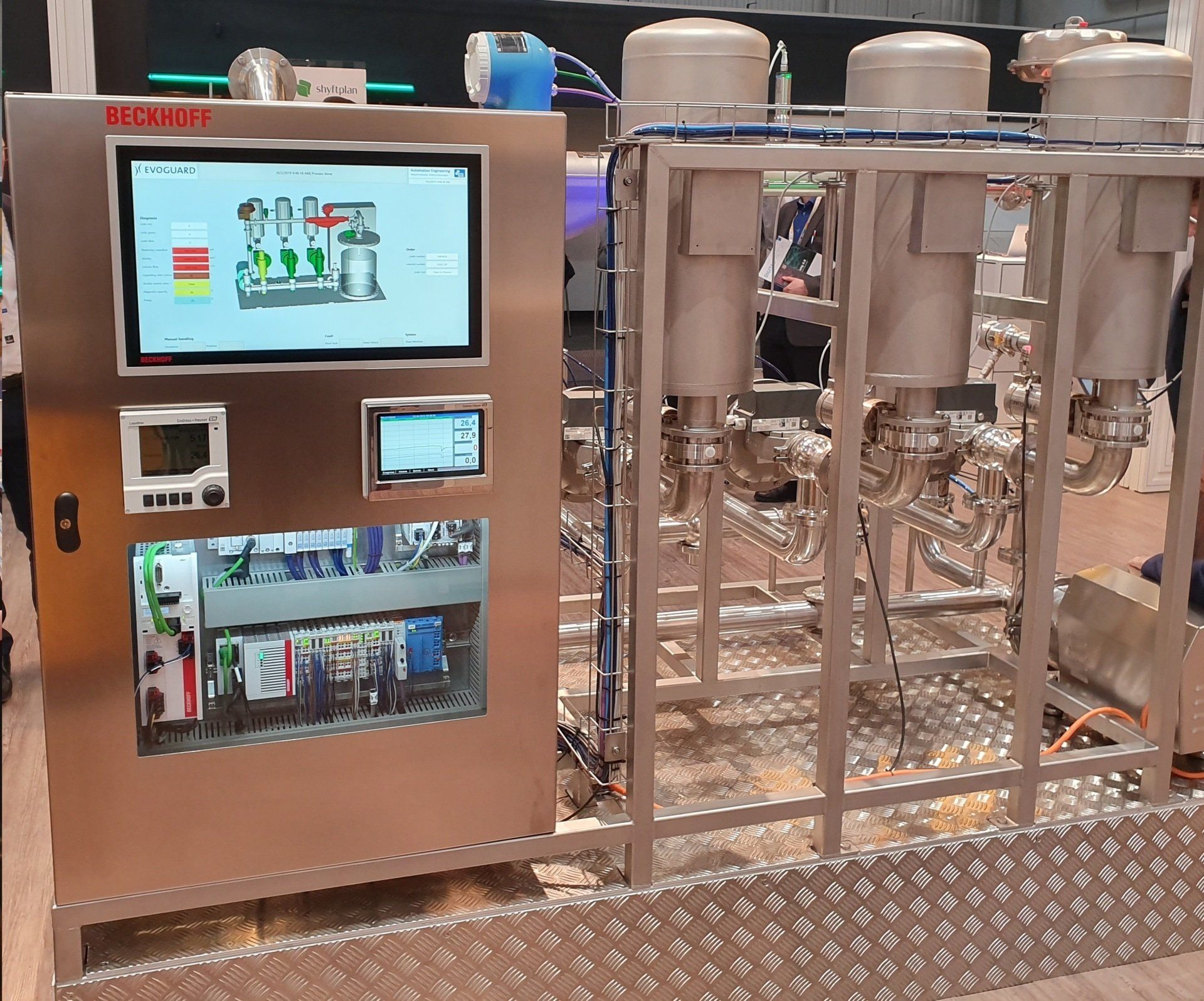

Sowohl die Steuerung der Aktorik/Sensorik als auch die 3D-Visualisierung werden auf einem Beckhoff CX5140 betrieben.

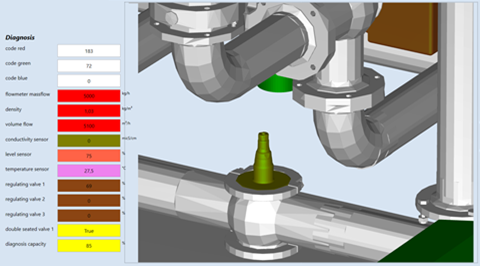

Die Ansicht lässt sich wie in einem 3D-CAD-Prorgamm drehen...

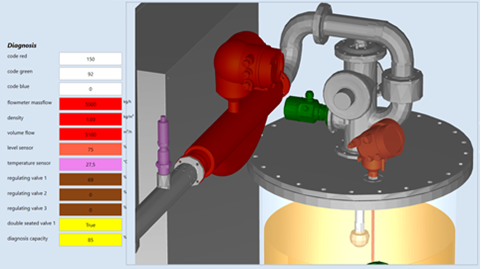

... zoomen und verschieben.
Dadurch können auch umfangreiche Maschinen einfach und intuitiv dargstellt werden.

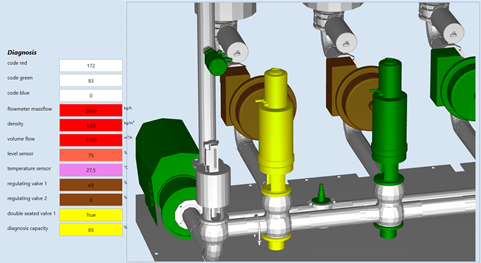

Details lassen sich selektieren und somit individuell und intuitiv darstellen.
Komplizierte Suchen nach Inhalten, wie häufig bei Standard-Visualisierungen, entfallen.

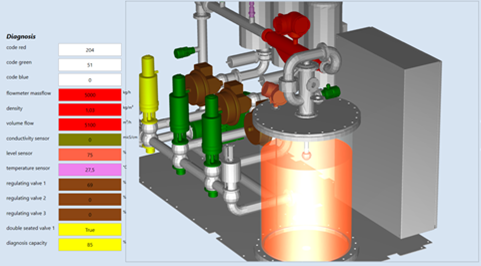

Ansichtsauswahl "Bedienen", "Parametrieren" und/oder "Fehlersuche" sind beispielsweise möglich.
